Проектирую защитные ограждающие конструкции для объектов, которые нельзя остановить.

Пассивная защита от БПЛА: конструкция, а не система

Средства защиты от БПЛА делятся на активные и пассивные. Активные — то, что в обиходе называют антидроновой защитой: радиолокационное обнаружение, подавление канала управления, поражение аппарата. Это не моя работа.

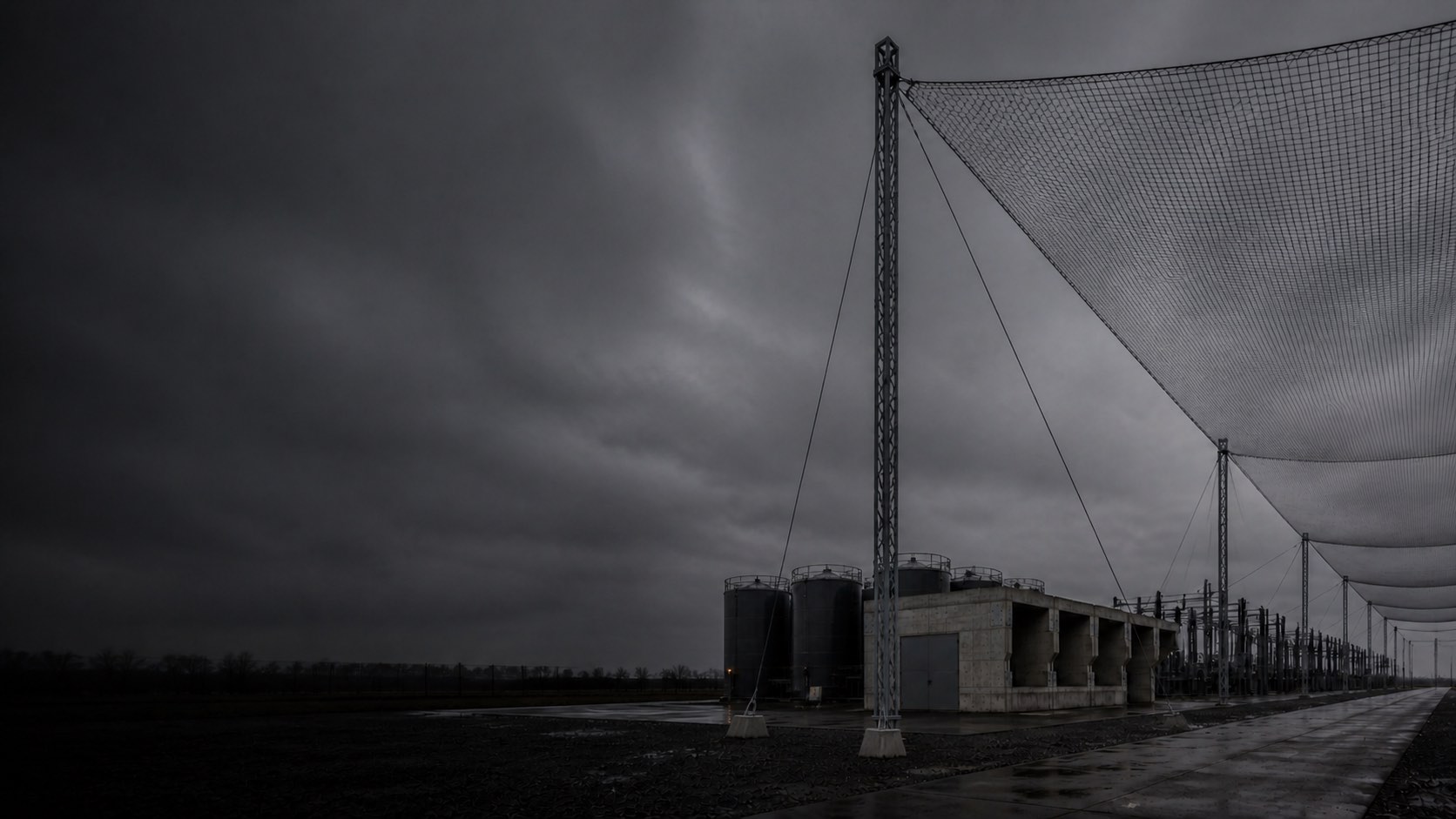

Пассивная защита — конструкции. Сетчатые экраны на мачтах с растяжками, ограждающие стены, перекрытия над оборудованием. Они не воздействуют на дрон, ничего не излучают и не зависят от того, работает ли радиоканал и есть ли электропитание — и потому работают тогда, когда активные средства уже не работают.

Из этой формулировки следует вся геометрия: вынос экрана от защищаемого оборудования, шаг и заполнение сетки, высота и уклон, работа опор и растяжек на динамическую нагрузку и на ветер. Экран, поставленный вплотную, переносит подрыв на конструкцию объекта вместо того, чтобы его отдалить.

Стадия → что получаете

Объекты

Резервуарные парки и технологические эстакады. Подстанции и распределительные устройства. Склады и производственные здания. Объекты, отнесённые к II классу опасности по Федеральному закону № 116-ФЗ, — те, где остановка процесса стоит дороже самой защиты и потому не рассматривается.

Заказчики и адреса на сайте не называются. Чертежи защиты дальше меня не уходят — это условие работы, а не оговорка.

Если у вас уже есть альбом типовых решений

Альбом технических решений по защите от БПЛА — набор типовых узлов под повторяющиеся объекты. На однотипных объектах он экономит и время, и деньги.

Типовое решение работает там, где совпадает сценарий: та же угроза, тот же вынос, та же грунтовая обстановка под опоры. Оцениваю применимость альбома к вашему объекту и говорю, где он проходит, а где под конкретную площадку нужен свой расчёт.

Откуда взялся этот раздел

Ещё несколько лет назад защита от беспилотных аппаратов не была разделом проектной документации. Требования к конструкциям, которые её обеспечивают, свели в свод правил СП 542.1325800.2024 — и с этого момента защита перестала быть импровизацией на площадке и стала проектом, который проходит те же стадии, что и всё остальное: исходные данные, расчёт, чертежи, согласование.

Практическое следствие для заказчика простое. Конструкцию, поставленную без расчётного сценария, нечем обосновать: неизвестно, от чего она защищает и на каком расстоянии. Проект по СП 542 отвечает на этот вопрос числами, и именно эти числа спрашивают при согласовании и при проверке.

Анализ угроз и расчётный сценарий

Это первая инженерная работа и самая недооценённая. Пока не определён сценарий, любая конструкция — догадка: непонятно, какой пролёт перекрывать, на какую высоту поднимать экран, какую динамическую нагрузку закладывать в опоры.

Что определяется на этом этапе: направления и высоты подхода, вероятные точки прицеливания на объекте, масса и тип поражающего элемента, требуемое расстояние безопасного срабатывания. Отсюда следуют вынос экрана от защищаемого оборудования, шаг мачт, размер ячейки и прочность заполнения, а дальше — сечения опор, усилия в растяжках и нагрузки на фундаменты.

Исходные данные для сценария даёт заказчик: генплан, расположение оборудования, категория объекта, ограничения по режиму. Если чего-то не хватает, я говорю об этом до начала проектирования, а не после.

Конструктивные типы

Тип выбирается сценарием и площадкой, а не предпочтением. На действующем объекте решающим часто оказывается не расчёт, а то, где вообще можно поставить опору и как подвести технику, не останавливая производство.

Работы на действующем объекте

Объекты, о которых идёт речь, отнесены к II классу опасности по Федеральному закону № 116-ФЗ. Это меняет не конструкцию, а всё вокруг неё: порядок допуска, требования к персоналу подрядчика, огневые работы, согласование каждого этапа со службой эксплуатации.

Проект, который не учитывает режим объекта, не строится. Поэтому в проектных решениях сразу закладывается монтаж без остановки процесса: захватки, последовательность установки мачт, доступ техники по существующим проездам, отказ от операций, требующих вывода оборудования из работы. Это не оговорка в пояснительной записке, а то, что определяет саму конструкцию.

Что вы получаете на выходе

Сроки зависят от одного: есть ли исходные данные. При готовом генплане и понятной категории объекта работа идёт непрерывно; при их отсутствии половина времени уходит на выяснение того, что и где стоит.

Нормативная база

Первый разговор — о задаче и сроках. Расскажите, что за объект, к какому классу опасности отнесён и на какой стадии находится.

Обсудить проект →
